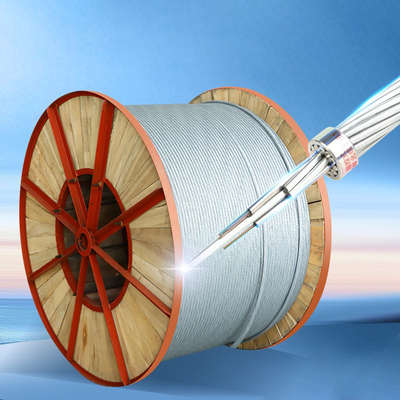

OPGW 광섬유 케이블 SM 24 코어 전원 시스템 고전압 지상 유선 통신 건설
SM OPGW 광섬유 케이블
,24 코어 OPGW 광섬유 케이블
OPGW 광섬유 케이블 SM 24 코어

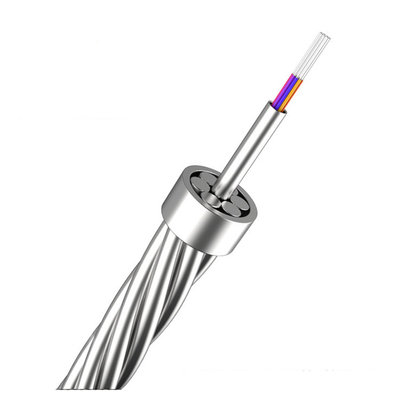

중부 스테인레스 스틸 튜브 (안쪽에 광섬유가 포함되어 있습니다) 는 알루미늄 접착 스틸 (ACS) 또는 혼합된 ACS 및 알루미늄 합금 케이블의 단일 또는 이중 층으로 둘러싸여 있습니다.알루미니제 스테인리스 스틸 튜브의 설계는 더 나은 결함 전류와 번개 충돌 저항을 달성하기 위해 알루미늄의 가로 절단을 증가그것은 작은 지름과 큰 결함 전류가 필요한 전송 라인에 적합합니다.
광섬유 케이블 OPGW 특징:
1) OPGW 광 케이블의 지름은 작고 타워에 대한 추가 부하는 작고 팽창 강도는 높습니다.
2). 우수한 스트랜딩 기술 은 섬유 가 좋은 과도 한 길이를 가지게 하고 섬유 가 튜브 에서 자유롭게 움직일 수 있게 한다.케이블이 긴장 시 광섬유가 스트레스 를 받지 않도록 합니다.
3) 광섬유는 스테인리스 스틸 튜브로 보호됩니다.
광섬유 케이블 OPGW 적용:
노후화된 지상 케이블과 새로운 고전압 지상 케이블 구조를 교체하는 데 적응합니다.
∂ 번개 보호 및 단회전 전류를 필요로 하는 라인에 적용됩니다.
기술 데이터:
| 항목 | 단위 | 기술 매개 변수 |
| 섬유 종류 | / | G.652 |
| 섬유 약화 | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| 선형 확장 계수 | ×10~6°C | 13.9 |
| DC 저항 (20 oC) | Ω/km | 0.52 |
| 짧은 전류 (1초, 40oC~200oC) | kA | 6.5 |
| 단류 용량 1초, 50°C~200°C) |
kA2.S | 126.8 |
| 최대 허용 온도 | oC | 200 |
| 허용되는 최대 전압 (40%RTS) | kN | 43.92 |
| 일상 스트레스 (25%RTS) | kN | 21.96 |
| 허용되는 최소 굽기 반지름 | 작동:mm | 228 |
| 설치:mm | 300 | |
| 저장 및 설치 온도 | 저장 oC | -40 ~ +80 |
| 설치 oC | -10 ~ +50 |
