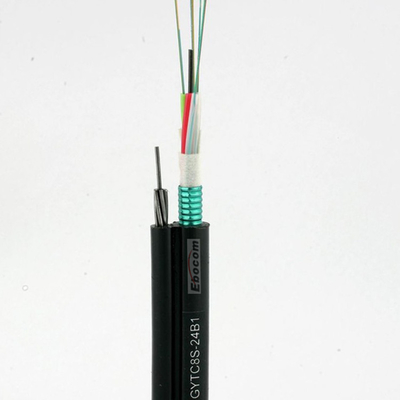

GYTC8S 그림 8 광섬유 케이블 2-14의 기초의 자기 지원 튜브 G652D의 단편 모드
GYTC8S 그림 8 빨간색 수엘타
설명
GYTC8S 광섬유 케이블, 케이블의 구조는 고모듈 플라스틱으로 포장 된 방수 복합 용 용이 튜브, 단일 모드 및 멀티 모드 광섬유로 만들어집니다.금속 강화식 서스펜션 라인, 철강-PE 시멘트 껍질 자부장 된 느슨 튜브 휘어진 외부 통신 케이블. 케이블 코어의 중앙에 FRP가 있습니다.콤팩트 원형 케이블 코어는 느슨한 수갑 (패킹 가스켓) 과 중앙 강화 된 코어로 구성됩니다, 그리고 케이블 코어의 공백은 물 차단 화합물로 채워집니다. 케이블 코어와 평행한 금속 강화 케이블을 배치 한 후 PE 껍질은 케이블 코어입니다.그리고 케이블 코어는 길쭉하게 플라스틱으로 접힌 플라스틱 강철 스트립으로 덮여 있습니다.
주요 특징
* 케이블의 좋은 팽창 저항과 환경 보호 특성을 보장하기 위해 섬유의 추가 길이를 정확하게 제어합니다.
* 양면 플라스틱 접착 스틸 테이프는 우수한 습도 저항과 측면 압축 저항을 제공합니다.
* 가연제철 실은 자부지 케이블 설치에 필요한 견고성을 보장합니다.
* 이 케이블은 100m 또는 그 이하의 스프레인치로 자부장된 상공 배선에 적합합니다. 그것은 서스펜션 라인 및 케이블 핸저를 절약하면서 더 효율적인 건설을 제공합니다.
적용 분야
이 제품은 장거리 및 사무실 내부 통신에 적합합니다.
섬유 사양:
| G.652D (B1.3) 단일 모드 광섬유의 기술적 매개 변수 | |||
| 특징 | 조건 | 특정 값 | 단위 |
| 광학적 특성 | |||
| 모드 필드 지름 (MFD) | 1310nm 1550nm |
90.2±0.4 100.4±0.8 |
μm μm |
| 절단 파장 (λcc) | ≤1260 | nm | |
| 약화 계수 | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 매크로 굽기 손실 | φ75mm, 100회로, 1550nm | ≤0.1 | dB |
| 약화 불일치성 | ≤0.05 | dB | |
| 분산 계수 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤ 53 ≤18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| 0분산 파장 | 1300~1324년 | nm | |
| 최대 0 분산 기울기 | ≤0.093 | PS/(nm2.km) | |
| 그룹 굴절 지수 (유형 값) | 1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특징 | |||
| 장장 직경 | 1250.0±1.0 | μm | |
| 코어/클래딩 동심성 오류 | ≤0.8 | μm | |
| 부피가 원형이 아닌 부피 | ≤1.0 | % | |
| 코팅 지름 | 2450.0±10 | μm | |
| 표면/장면 동심성 오류 | ≤120 | μm | |
| 코팅의 비순환성 | ≤ 8 | % | |
| 색상 코팅의 지름 | 2500.0±15 | μm | |
| 기계적 특성 | |||
| 커링 (방사선) | ≥4 | m | |
| 압력 가속 | >0.69 | GPA | |
| 코팅 스트립 힘 | 평균 값 최고값 |
10.0-5.0 1.3-8.9 |
N N |
| 동적 스트레스 부식 감수성 매개 변수 (nd 값) | ≥ 20 | ||
