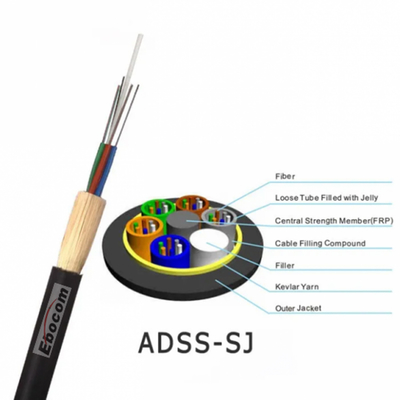

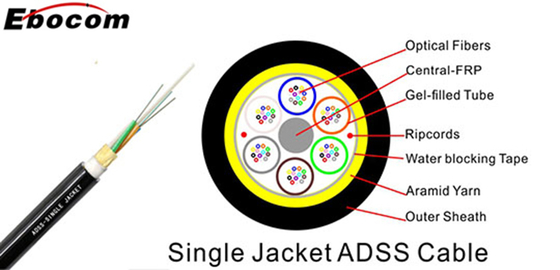

모든 다이 일렉트릭 자부장 광섬유 케이블 단일 자켓 ADSS 12 24 48 코어 통신
ADSS 광섬유 케이블 48 핵심
,다이엘렉트릭 자부장 섬유 케이블
,단장형 ADSS 통신 케이블
설명
특징
전용 다이렉트릭:
완전히 비금속, 단열 물질로 구성되어 전류가 케이블을 통과하는 것을 방지하고 고전압 선 근처에서 안전하게 사용할 수 있습니다.
자급자족
케이블의 내부 구조는 자신의 무게와 외부 부하를 지탱하기에 충분한 기계적 강도를 제공하여 별도의 금속 지원 전선의 필요성을 제거합니다.
물 차단:
케이블 내부의 느슨한 튜브는 물 차단 젤로 채워져 광섬유를 습기에서 보호하고 안정적인 성능을 보장합니다.
SZ 스트랜딩:
광섬유 튜브는 케이블 내부에서 역오스실레이션 (또는 SZ-stranded) 을 합니다.중간에 쉽게 접근 할 수 있도록 느슨한 공간을 제공하며 설치 스트레스와 환경 조건으로부터 섬유를 보호합니다..
높은 강도:
ADSS 케이블에는 아라미드 가닥과 같은 강화 요소가 포함되어 있으며, 긴 스펜스와 까다로운 항공 응용에 필요한 높은 기계적 강도를 제공합니다.
경로 저항 재킷:
전기 필드에 설치하려면 침식 및 건조 밴드 아크 손상을 방지하기 위해 특화된 트랙 저항성 폴리 에틸렌 (TRPE) 외 장갑이 제공됩니다.
물리적 매개 변수
| 스펜 (Span)) | 얼음+바람:0mm+35m/sec | 얼음+바람:12mm+30m/sec | ||||||
|---|---|---|---|---|---|---|---|---|
| 케이블 과다량 (mm/in) | 케이블 무게 (kg/km) / ((lb/kft) | 최대.근무 긴장 (N/lb) | 최대.Sag ((%) | 케이블 과다량 (mm/in) | 케이블 무게 (kg/km) / ((lb/kft) | 최대.근무 긴장 (N/lb) | 최대.Sag ((%) | |
| 100 | 130.9/5.472 | 152/10201 | 7578/1704 | 2 | 130.8543 | 1500.0/10067 | 6621/1489 | 2 |
| 200 | 140.3/0.562 | 161/108.05 | 10430/2346 | 3 | 140.1/0.555 | 1570.0/10537 | 9000/2024 | 3 |
| 400 | 15.9/0625 | 199/13356 | 23221/5223 | 3 | 150.4/0.606 | 1870.0/12550 | 19225/4331 | 3 |
| 500 | 160.7657 | 220/14765 | 30590/6881 | 3 | 160.1/0.633 | 204.0/13691 | 24885/5598 | 3 |
| 600 | 160.3/0.641 | 209/140.27 | 26952/6063 | 4 | 150.7618 | 196.0/13154 | 22154/4983 | 4 |
| 800 | 160.5/0.649 | 216/14497 | 29452/6625 | 5 | 15.9/0625 | 201.0/13490 | 24042/5408 | 6 |
| 1000 | 160.7657 | 221/148.32 | 31271/7034 | 6 | 160.1/0.633 | 204.0/13691 | 24407/5490 | 6 |
* 위의 표는 사용 가능한 모든 유형을 다루지 않습니다. 다른 ADSS 케이블은 다른 스펜 및 슬그 환경에 따라 고객의 요청에 따라 제조 될 수 있습니다.
| 최소 굽기 반지름: | 최대 압축 부하: | 4000N | |
| 설치 중: | 20×OD | 반복적인 영향: | 4.4 N.m (J) |
| 작동 중 | 10×OD 무장 케이블 | 회전 (Torsion): | 180 × 10 × 125 ×OD |
| 장갑 케이블에 20×OD | 회전형 플렉싱: | 100회 | |
| 온도 범위: | |||
| 작동 온도 범위: | -40°C ((-40°F) ~ +70°C ((+158°F) | 분쇄 저항: | 263N/cm (1250lb/in) |
| 저장 온도 범위: | -50°C ((-58°F) ~ +70°C ((+158°F) |
