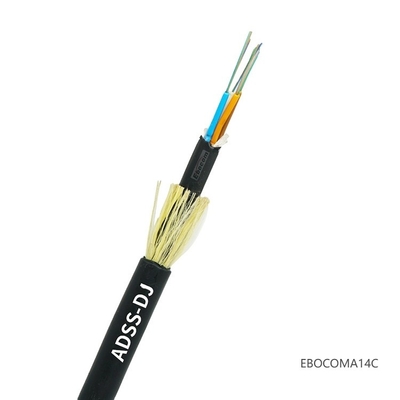

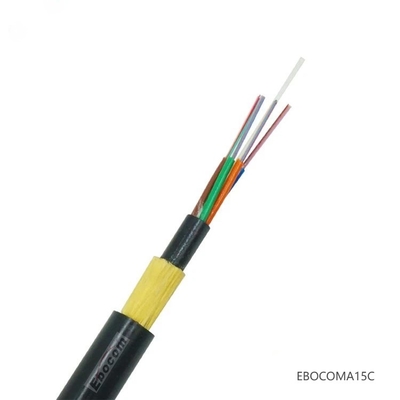

스판 100m ADSS 모든 다이레트릭 48 96 코어 싱글 모드 아웃도어 광섬유 케이블
96 핵심 ADSS 섬유 옵틱 케이블
,48 핵심 ADSS 광섬유 케이블

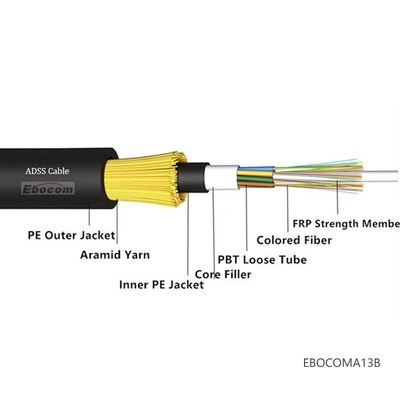

비금속 강도 구성원, 자부지형, 젤리 채워진, 폴리에틸렌 (PE) 내부 껍질, 케블러 강화, PE 또는 AT 외부 껍질 외부 문 광섬유 케이블 통신
적용속성:
220kV 내의 고전압 전력 전송 선과 같은 기둥이나 타워에 설치.
전기 단계 전선 또는 지상 전선에 의존하지 않습니다, 전기 회로에서 실행 될 수 있습니다.
통신과 전기 전력 전송은 서로 다른 시스템이고 설치와 수리가 서로 영향을 받지 않고 작동 할 수 있습니다.
컴퓨터로 전기장을 계산하고 가장 좋은 설치 장소를 확인합니다.
사양:
| 외부 지름 기준 (mm) | 무게 기준 | 일일 최대 작업 시간 | 최대 허용되는 작업 긴장 KN | 파열 강도 KN | 강도 단위 CSA mm2 | 탄력 모듈 KN/mm2 | 열 팽창 계수 × 10-6/k | 적당한 팽창 | ||||
| kg/km | (m) | |||||||||||
| PE 껍질 | AT 쉐이트 | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.6 | 1180 | 880 | 1180 | 900 |
| 저장/운영 온도: -40oC ~ + 70oC | ||||||||||||
24 코어 ADSS 전용 다이렉트릭 자부장 ADSS 광섬유 케이블 SM G652D 아라미드 가닥
24 코어 ADSS 무유전체 자립형(ADSS) 광섬유 케이블 제품 설명 저희 고품질 ADSS 광섬유 케이블을 소개합니다. 장거리에서 안정적이고 효율적인 통신을 제공하도록 설계되었습니다. 이 24 코어 ADSS 케이블은 단일 모드(SM) G652D 광섬유를 사용하며 쉬운 설치로 보강되어 내구성과 성능을 향상시켰습니다. 저희 ADSS(무유전체 자립형) 케이블은 금속 부품 없이 공중 설치 및 장거리 적용에 이상적이며, 고전압 환경에 완벽합니다. 주요 특징: 24 코어 SM G652D 광섬유: 24 코어 단일 모드 G652D 광섬유를 장착...
모든 다이 일렉트릭 자부장 광섬유 케이블 단일 자켓 ADSS 12 24 48 코어 통신
설명 ADSS (All-Dielectric Self-Supporting) 케이블은 별도의 메신저 케이블이나 지원 케이블의 필요성을 제거합니다.금속 부품이 없기 때문에 완전히 전도성이 없으므로 전력 선의 고전압 환경에서 안전하게 설치할 수 있습니다.자부족 설계 및 내구성 건설은 극 사이의 긴 스프랜스를 허용하고 광범위한 온도에서 안정적인 성능을 제공합니다 특징 전용 다이렉트릭:완전히 비금속, 단열 물질로 구성되어 전류가 케이블을 통과하는 것을 방지하고 고전압 선 근처에서 안전하게 사용할 수 있습니다.자급자족케이블의 내부 구조는 자신의 ...
ADSS 48 코어 광섬유 케이블 듀얼 자켓 200m 스펜을 위한 모든 변압 전기 자부장 케이블
제품 개요 는 Ebocom ADSS 48 코어 광섬유 케이블은 최대 200미터의 중거리 공중 설치를 위해 설계된 고용량, 전유전체 자기 지지형(ADSS) 케이블전력 전송 통신 시스템, 백본 네트워크 및 공중 통신 프로젝트. 이중 자켓 PE 피복과 100% 아라미드사 인장재를 갖춘 이 케이블은 옥외 환경 스트레스 하에서 뛰어난 기계적 강도, UV 저항성 및 장기적인 안정성을 제공합니다. 전력 전송 통신 시스템, 백본 네트워크 및 공중 통신 프로젝트에 널리 사용됩니다.. 외경 및 경간 인장력 은 고객 요구 사항에 따라 조정될 수 있으며...
ADSS 24 코어 광섬유 케이블 이중 자켓 전유전 자기 지지 케이블 (200m 경간용)
제품 설명 의Ebocom ADSS 24 코어 듀플 자켓 광섬유 케이블의모든 변속기 자부장 (ADSS)용도로 특별히 개발된 설계200m까지의 중장거리 항공 설비.이 케이블은100% 순수한 아라미드 가재(폴리에스터 혼합물이 없습니다) 주요 강도 구성 요소로 우수한 팽창 강도, 우수한 굽기 성능 및 가혹한 야외 조건 하에서 장기 안정성을 제공합니다.그리고이중 PE 재킷 구조, 그것은 자외선, 습도 및 기계적 스트레스에 대한 강화 된 보호를 제공합니다.전력선 통신 및 외부 통신 네트워크.의외부 지름은 사용자 정의 될 수 있습니다.팽창장, ...
