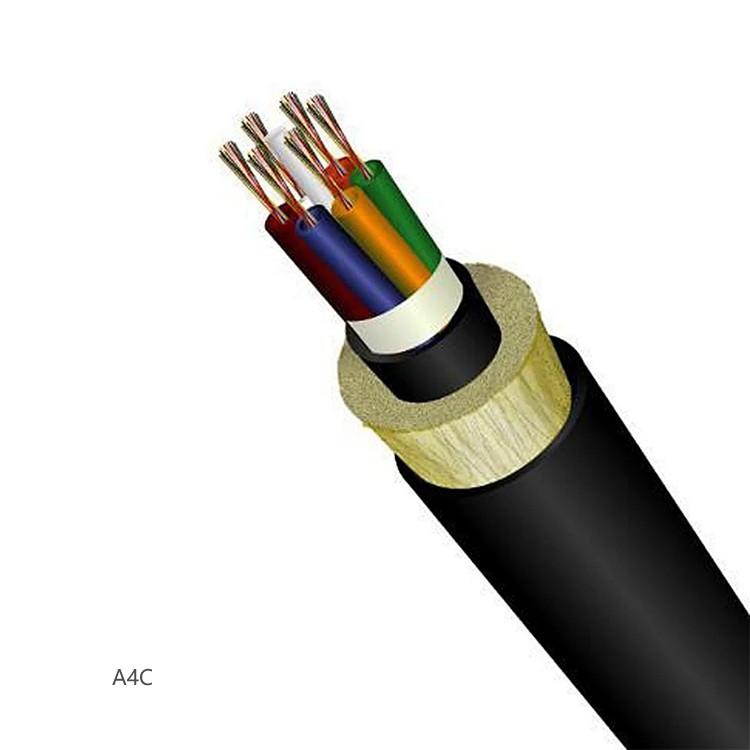

레이어 스트랜드 ADSS 광섬유 케이블
ADSS 광섬유 케이블

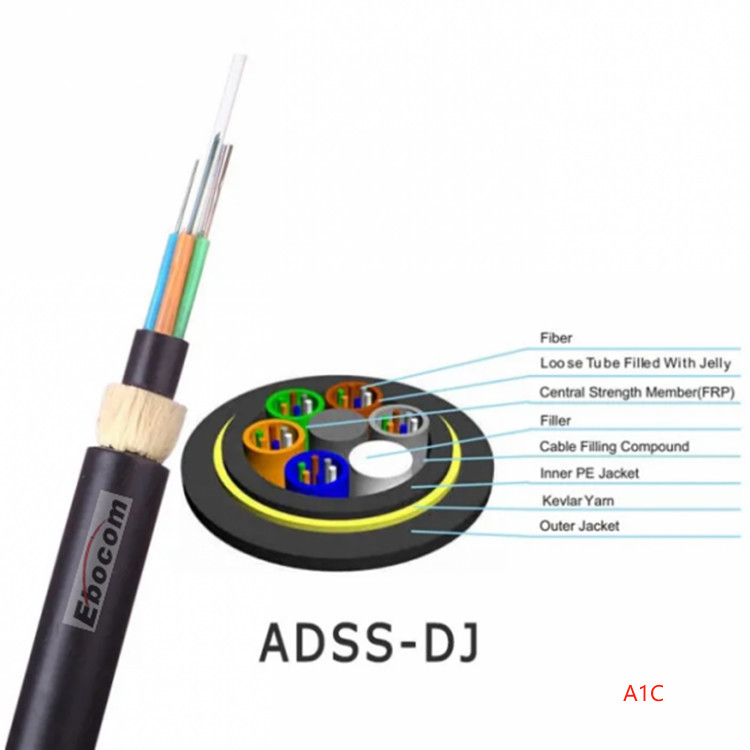

레이어 스트랜드 ADSS 광케이블의 광섬유와 물 차단 연료를 동시에 광섬유의 느슨한 튜브에 추가합니다.그리고 다른 느슨한 튜브는 중앙 강도 구성원 (일반적으로 FRP) 에 부착됩니다.아라미드 가재, 최종 엑스트루레이션 PE 또는 AT 껍질이 구조의 ADSS 광섬유 케이블 느슨 튜브와 중앙 강도 구성원 채울 연유는 완전히 함께 굽혀 그것의 방수 성능을 보장, 그리고 다른 요구 사항에 따라 다양한 항 측면 압력 조치가 있습니다.
ADSS 광섬유 케이블의 특징:
- ADSS 광섬유 케이블은 전력 없이 설치할 수 있습니다.
- 가벼운 무게, 작은 케이블 지름, 타워에 작은 부하;
- 1200m까지의 넓은 범위
- 전기에 대한 좋은 저항력을 가진 폴리에틸렌 껍질을 채택합니다.
- 비금속 구조, 번개 보호
- 수입 아라미드 섬유, 좋은 팽창 성능과 온도 성능, 북쪽의 열악한 날씨에 적합합니다.
- 긴 수명, 서비스 수명은 30 년까지 도달 할 수 있습니다.
여러 번 낳는 방법:
상공, 직접 매장, 파이프 라인, 수중 등 다양한 경우에 적합하며, 과도한 길이는 더 잘 제어되며 코어 수가 많습니다.
기계적 성능:
| 항목 | 단위 | 사양 | ||||||||||||
| 섬유수 | 4~8 | 10~18 | 14~24 | 38~48 | 38~48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| 케이블 무게 | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| 스판 | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN | 1.5 | ||||||||||||
| 매트 | KN | 4 | ||||||||||||
| RTS | KN | 10 | ||||||||||||
| 굽기 반지름 (동적) | mm | 20D | ||||||||||||
| 굽기 반지름 (정적) | mm | 10D | ||||||||||||
| 팽창력 을 장착 하는 것 | N | 1350 | ||||||||||||
| 작동 온도 | °C | -40~+70 | ||||||||||||
| 저장 온도 | °C | -40~+60 | ||||||||||||
| 설치 온도 | °C | 15 | ||||||||||||
| 바람 속도 설정 | m/s | 0 | ||||||||||||
| 최대 온도 바람 속도 | °C | 5 | ||||||||||||
| 최대 바람 속도 | m/s | 25 | ||||||||||||
| 최고 온도 얼음 | °C | -5 | ||||||||||||
| 바람의 속도는 최대. 얼음. | m/s | 10 | ||||||||||||
| 얼음 덮개 두께 | mm | 5 | ||||||||||||
| 사그 설치 | % | 1.86 | ||||||||||||
케이블 매개 변수:
| 항목 | 사양 | |||||||||||||
| 섬유수 | 4~8 | 10~18 | 14~24 | 38~48 | 38~48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| 느슨한 파이프 수 | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 필러 수 | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 색상 코팅 섬유 | 외부 지름 | 245±10μm | ||||||||||||
| 색상 | 파란색, 주황색, 녹색, 갈색, 회색, 흰색, 빨간색, 검은색, 노란색, 보라색, 분홍색, 티루코아스 | |||||||||||||
| | 외부 지름 | 20.0±0.1mm | ||||||||||||
| 소재 | PBT | |||||||||||||
| 색상 | 파란색, 주황색, 녹색, 갈색, 회색, 흰색, 빨간색, 검은색, 노란색, 보라색, 분홍색, 티루코아스 | |||||||||||||
| 충전 화합물 (튜브) | 틱소트로프 젤리 | |||||||||||||
| | 중앙 강도 구성 요소 재료 | FRP | ||||||||||||
| 중앙 강도 구성 요소 지름 | 2.2mm2 | |||||||||||||
| 아라미드 실 | ||||||||||||||
| 아라미드 가닥 부문 | 4.6mm2 | |||||||||||||
| 물 차단 | 물 차단 테이프/ 물로 부풀 수 있는 재료 | |||||||||||||
| | 두께 | 20.0mm | ||||||||||||
| 직경 | 9.5mm | 9.5mm | 9.5mm | 90.8mm | 90.8mm | 10mm | 10.5mm | 11.5mm | 12mm | 12.5mm | 13.5mm | 14mm | 14.5mm | |
| 소재 | PE/AT | |||||||||||||
| 색상 | 검은색 | |||||||||||||
