Opgw 야외 공기 광섬유 케이블 12 24 48 코어 지상 케이블 통신 케이블 단일 자켓 광섬유 케이블
12 코어 OPGW 광섬유 케이블
,48 코어 Opgw 광섬유 케이블
,24 코어 OPGW 광섬유 케이블
OPGW 광섬유, 또한 광섬유 복합선 te 과부하 지상선 (또한 광섬유 복합선 상부 지상선으로도 알려져 있습니다.)고전압 송전 선의 지상 전선에 광섬유를 배치함으로써이 구조는 일반적으로 OPGW 광섬유 케이블로 불리는 지상 유선과 통신의 이중 기능을 결합합니다.
주요 특징OPGW 케이블:
1고품질의 표준 설계, 테스트 및 생산, A급 재료를 사용하여 장기적인 신뢰성을 보장합니다.
2. 간편한 유지 보수, 쉬운 라인 팽창, 그것의 기계적 특성은 큰 라인 팽창을 충족 할 수 있습니다. OPGW의 외부 층은 금속 장갑으로 되어 있으며, 이는 고전압 부식과 퇴화에 영향을 미치지 않습니다.
3OPGW의 건설은 전력 중단이 있어야 하고, 더 큰 손실을 초래해야 합니다. 따라서 110kV 이상의 고전압 선의 건설은 OPGW를 사용해야 합니다.
4OPGW 케이블은 주로 500KV, 220KV 및 110KV 35KV 라인에 사용됩니다. 전력 고장, 안전 및 기타 요인에 의해 제한되며 대부분 새로운 라인에 사용됩니다.
5.밀폐된 크롬 스틸 튜브는 광섬유에 탁월한 습도와 강력한 환경 안전성을 제공합니다.
OPGW 지상 전선 적용:
OPGW 광 케이블은 전력 산업, 전력 전송 및 유통 라인 (즉, 500KV, 220KV, 110KV 전압 레벨 라인), 음성, 비디오, 데이터 전송, SCADA 네트워크, 아리엘 지상 케이블 및 다크 파이버 리싱.
|
- 아니
|
부문
|
단위
|
사양
|
|
|
G.652D
|
||||
|
1
|
모드 필드 지름
|
1310nm
|
μm
|
90.2±0.4
|
|
1550nm
|
μm
|
100.4±0.5
|
||
|
2
|
클레이딩 지름
|
μm
|
1240.8±0.7
|
|
|
3
|
부피가 원형이 아닌 부피
|
%
|
≤0.7
|
|
|
4
|
코어 클레이딩 중심성 오류
|
μm
|
≤0.5
|
|
|
5
|
코팅 직경
|
μm
|
245±5
|
|
|
6
|
코팅 비순환성
|
%
|
≤6.0
|
|
|
7
|
클레이딩-코팅 중심성 오류
|
μm
|
≤120
|
|
|
8
|
케이블 절단 파장
|
nm
|
λcc≤1260
|
|
|
9
|
약화 (최대)
|
1310nm
|
dB/km
|
≤0.36
|
|
1550nm
|
dB/km
|
≤0.22
|
||
회사 프로필:
2012년에 설립된 산둥 이보 옵트로닉스 테크놀로지 (Ebocom®) 는 아름다운 봄 도시에 위치하고 있습니다.
진안의 26,600m2의 면적을 차지합니다. 그것은 광 케이블 및 통신 장비의 연구 개발, 생산, 판매 및 서비스에 초점을 맞춘 첨단 기술 기업입니다.Ebocom®는 연구에 헌신합니다., 광케이블 제품 개발 및 응용 및 통신
우리의 제품에는 다양한 종류의 광 케이블 (외장/내장 광 케이블, ADSS, OPGW, 광업
케이블, FTTH 드롭 케이블, 패치 코드 및 피게일) 및 광 케이블 관련 커넥터, 액세서리 및
통신 사업자, 데이터 센터, 기업 네트워크 및 기타 통신에서 널리 사용됩니다.
인프라 분야. 제품은 엄격하게 국가 표준을 적용하고 ISO9001, ISO14001, ISO45001, ISO50001, TLC 인증을 받았습니다.그리고 국가 라디오 텔레비전 관리 네트워크 액세스 인증또한 3개의 발명 특허와 27개의 유틸리티 모델 특허를 보유하고 있습니다. Ebocom®는 연구 개발 혁신에 초점을 맞추고 끊임없이 변화하는 요구를 충족시키기 위해 기술 발전을 추구합니다.
우리 고객들의. 회사는 적극적으로 선진 외국 생산 장비와 검사 장비 (광섬유 색칠 장비, 2차 코팅 장비,OPGW 유닛 튜브 생산 장비, 정밀 광섬유 검출기), 고품질 및 제품의 신뢰성을 보장하기 위해 국내외 첨단 프로세스 기술을 흡수합니다.제품 품질을 더욱 보장하기 위해, 회사는 엄격한 관리 시스템을 구축하고 모든 수준에서 생산 과정의 모든 단계를 점검합니다.Ebocom®는 많은 상을 수상했습니다., "고도의 기술 기업", "가젤 기업", "특별 특수 새로운 전문 및 정교한 기업", 산둥성 우수한 경영 혁신 기업","AAA 신용 단위""계약 준수 및 신용 유능 한 단위"등

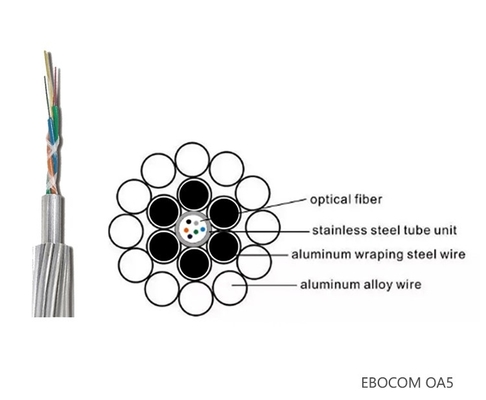

24 코어 OPGW 광섬유 복합 가공 지선 ACS 연선 구조
제품 설명 의Ebocom 24 코어 OPGW (오프틱 지상 유선) 광섬유 케이블와 함께스트랜드 레이어 구조특별히 설계된고전압 전력 전송 선둘 다 필요한지상화 및 커뮤니케이션단 하나의 케이블에 있는 모든 기능.이 구조는스테인리스 스틸 튜브에 포함된 광섬유, 즉알루미늄 접착제 철과 알루미늄 합금 철과 함께 묶여있는콤팩트하고 고강도 케이블을 형성합니다.설계는우수한 견인력, 전기 전도성, 번개 보호,장거리 설비와 열악한 환경. 주요 특징 24 코어 광섬유:전력망 통신 시스템에서 안정적이고 빠른 데이터 전송을 제공합니다. 스트랜드 레이어 디...
OPGW 72B1-50 오버헤드 지선 케이블 24 48 72 96 탑 220KV 네트워크 통신을 위한 코어
제품 설명: OPGW 또는 광지선 (Optical Ground Wire) 은 지상 전력 전송 라인에서 사용되는 이중 용도의 케이블로, 지상화 및 고속 데이터 통신을 모두 제공합니다.그것은 상공 지상 전선의 기능을 결합, 광섬유로 장거리 데이터를 전송하는 번개로부터 전력 선을 보호합니다. 케이블은 철과 알루미늄 합금 전선으로 된 보호 외부 층으로 구성됩니다.중부 파이프에 장착된 광섬유로. 구조 및 기술 사양: 적용: OPGW 케이블은 어려운 환경 조건에 견딜 수 있도록 설계되었습니다.일반적인 유형은 중앙 튜브 물질을 기반으로 하며, ...
OPGW 광섬유 케이블 SM 24 코어 전원 시스템 고전압 지상 유선 통신 건설
OPGW 광섬유 케이블 SM 24 코어 중부 스테인레스 스틸 튜브 (안쪽에 광섬유가 포함되어 있습니다) 는 알루미늄 접착 스틸 (ACS) 또는 혼합된 ACS 및 알루미늄 합금 케이블의 단일 또는 이중 층으로 둘러싸여 있습니다.알루미니제 스테인리스 스틸 튜브의 설계는 더 나은 결함 전류와 번개 충돌 저항을 달성하기 위해 알루미늄의 가로 절단을 증가그것은 작은 지름과 큰 결함 전류가 필요한 전송 라인에 적합합니다. 광섬유 케이블 OPGW 특징: 1) OPGW 광 케이블의 지름은 작고 타워에 대한 추가 부하는 작고 팽창 강도는 높습니다. ...
OPGW 광지선 광섬유 케이블 12 24 헬로스 코어
제품 설명: OPGW (Optical Ground Wire) 는 공중선에 사용되는 광섬유 케이블의 일종으로 이중 기능을 수행합니다.그것은 전력 라인 (광격으로부터) 과 고속 데이터 통신 섬유 둘 다 보호송신탑 꼭대기에 위치한 OPGW 케이블은 오늘날의 유틸리티 통신 시스템에서 매우 중요합니다. OPGW 케이블은 일반적으로 다음과 같은 구성 요소로 구성됩니다. 중앙 섬유 단위: 스테인레스 스틸 또는 알루미늄 발사 튜브가있는 단일 섬유 시스템으로 구성됩니다. 보호관: 광섬유를 포위하는 철관, 알루미늄 발사관 또는 알루미늄 튜브입니다. ...
