OPGW 지상 유선 광섬유 케이블 12 코어 복합 상부 네트워크 건설

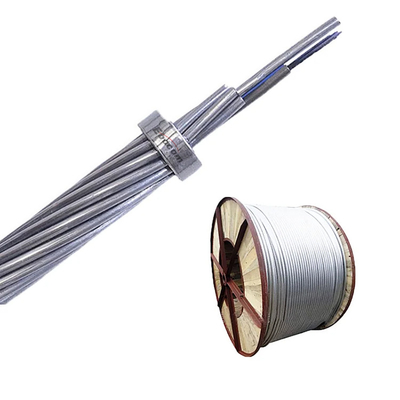

12 코어 OPGW 광섬유 케이블

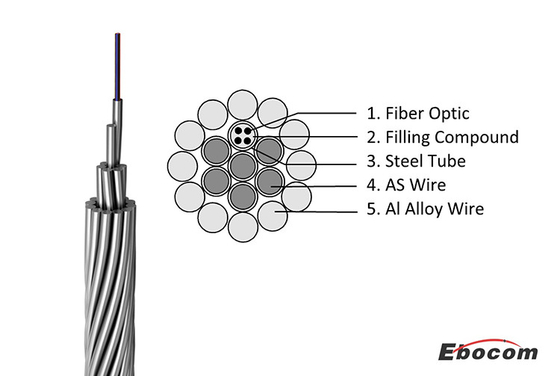

OPGW 케이블은 일반적으로 금속 코어, 광섬유, 산소 없는 구리 또는 알루미늄 클레이딩, 단열 및 외부 껍질로 구성됩니다.금속 코어 와이어는 주로 기계적 긴장과 전기 부담을 견딜 수 있도록 사용됩니다.광섬유는 광 신호를 전송하는 데 사용되며 통신을 달성 할 수 있습니다.데이터 전송 및 전송 라인의 온도 및 진동과 같은 물리적 매개 변수를 모니터링.
OPGW 광케이블은 전력 송전 선에 사용되는 광지선 케이블의 일종이다.그것은 광섬유와 금속 코어 전선을 결합하고 고전압 전송 라인의 통신 및 모니터링 시스템에 적합합니다..
OPGW 케이블은 다음과 같은 장점을 가지고 있습니다.
- 반전자기 간섭: 광섬유 전송은 전자기 간섭에 영향을 받지 않기 때문에,OPGW 광 케이블은 고전압 전송 선에 좋은 반전자기 간섭 능력을 가지고 있습니다..
- 멀티플렉스 라인: 광섬유는 통신 및 데이터 전송을 달성하기 위해 사용할 수 있으며, 전력 회사에 추가 통신 채널을 제공합니다.
- 모니터링 기능: 광섬유를 사용하여 전력 시스템의 온도, 진동 및 기타 물리적 매개 변수를 모니터링 할 수 있습니다.실시간 라인 상태 모니터링 및 오류 탐지 기능을 제공.
- 높은 신뢰성: OPGW 케이블은 외부 환경과 자연 재해의 영향을 견딜 수있는 다층 보호 구조를 채택합니다.
OPGW 지상선 사양:
| - 아니 | 부문 | 단위 | 사양 | |
| G.652D | ||||
| 1 | 모드 필드 지름 | 1310nm | μm | 90.2±0.4 |
| 1550nm | μm | 100.4±0.5 | ||
| 2 | 클레이딩 지름 | μm | 1240.8±0.7 | |
| 3 | 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 4 | 코어 클레이딩 중심성 오류 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 코팅 비순환성 | % | ≤6.0 | |
| 7 | 클레이딩-코팅 중심성 오류 | μm | ≤120 | |
| 8 | 케이블 절단 파장 | nm | λcc≤1260 | |
| 9 | 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | ||
회사 프로필:
2012년에 설립된 산둥 이보 옵트로닉스 테크놀로지 (Ebocom®) 는 아름다운 봄 도시에 위치하고 있습니다.
진안의 26,600m2의 면적을 차지합니다. 그것은 광 케이블 및 통신 장비의 연구 개발, 생산, 판매 및 서비스에 초점을 맞춘 첨단 기술 기업입니다.Ebocom®는 연구에 헌신합니다., 광케이블 제품 개발 및 응용 및 통신
우리의 제품에는 다양한 종류의 광 케이블 (외장/내장 광 케이블, ADSS, OPGW, 광업
케이블, FTTH 드롭 케이블, 패치 코드 및 피게일) 및 광 케이블 관련 커넥터, 액세서리 및
통신 사업자, 데이터 센터, 기업 네트워크 및 기타 통신에서 널리 사용됩니다.
인프라 분야. 제품은 엄격하게 국가 표준을 적용하고 ISO9001, ISO14001, ISO45001, ISO50001, TLC 인증을 받았습니다.그리고 국가 라디오 텔레비전 관리 네트워크 액세스 인증또한 3개의 발명 특허와 27개의 유틸리티 모델 특허를 보유하고 있습니다. Ebocom®는 연구 개발 혁신에 초점을 맞추고 끊임없이 변화하는 요구를 충족시키기 위해 기술 발전을 추구합니다.
우리 고객들의. 회사는 적극적으로 선진 외국 생산 장비와 검사 장비 (광섬유 색칠 장비, 2차 코팅 장비,OPGW 유닛 튜브 생산 장비, 정밀 광섬유 검출기), 고품질 및 제품의 신뢰성을 보장하기 위해 국내외 첨단 프로세스 기술을 흡수합니다.제품 품질을 더욱 보장하기 위해, 회사는 엄격한 관리 시스템을 구축하고 모든 수준에서 생산 과정의 모든 단계를 점검합니다.Ebocom®는 많은 상을 수상했습니다., "고도의 기술 기업", "가젤 기업", "특별 특수 새로운 전문 및 정교한 기업", 산둥성 우수한 경영 혁신 기업","AAA 신용 단위""계약 준수 및 신용 유능 한 단위"등
