광지선 OPGW 광섬유 케이블 G652 섬유 방수 24 코어 전력 가격
24 코어 OPGW 광섬유 케이블
,G652 OPGW 광섬유 케이블
오본보기
광섬유 복합 상공 지선 (OPGW) 은 상공 전력 선에 사용되는 케이블의 일종이다. 이 케이블은 지식 및 통신 기능을 통합한다.

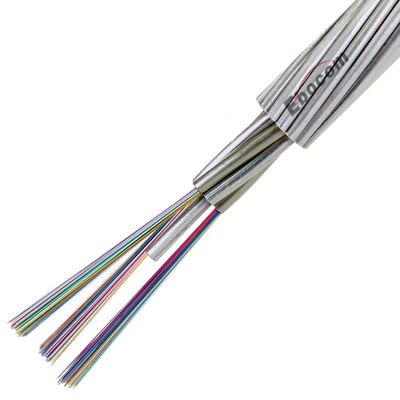

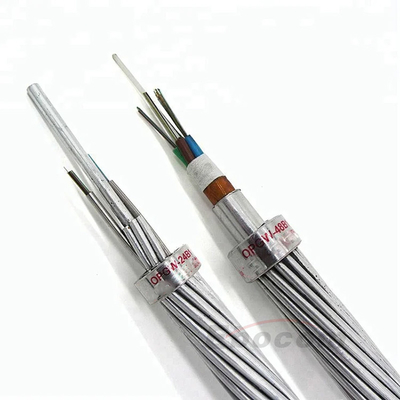

OPGW 케이블은 1개 이상의 광섬유가 튜브에 싸여 있고 철과 알루미늄 전선 층이 있는 튜브 구조입니다. 주로 110kV, 220kV, 500kV,750kV 및 새로운 상부 고전압 전송 시스템 통신 라인.
또한 기존 고전압 전송 시스템에서 기존 지상 전선을 대체하는 데 사용할 수 있습니다.
OPGW 케이블 적용
OPGW 케이블은 고전압 전력 타워의 꼭대기 사이에 설치됩니다.케이블 의 전도성 부분 은 인접 한 타워 를 땅 에 묶어주고 고전압 전도관 을 번개 를 맞지 않도록 보호 하기 위해 사용 된다. 특수 구조는 사용자 필요에 따라 사용자 정의 될 수 있습니다.
특징
- 큰 케이블 직경 은 더 많은 섬유 를 사용 하기 위해 설계 되었습니다
- 안정적인 구조와 높은 신뢰성
- 기계적 및 전기적 특성의 최상의 균형을 달성하기 위해 높은 팽창 강도 및 단회로 전류 용량
- 부차 섬유의 과도한 길이를 얻기 위해 최적화된 스트랜드 설계
- 스트랜딩 계층의 수는 2층 또는 3층으로 설계될 수 있습니다.
- 단일 와이어는 알루미늄 접착 철 철 또는 알루미늄 합금 철과 알루미늄 철의 조합이 될 수 있습니다.
건축물 및 성능
| 분류 | 소재 | 가치 | |
|
건축물 |
광섬유 | G652D/G655 등 | 2 48 |
| 보호 튜브 | 스테인리스 스틸 튜브 | 1.5 6mm | |
| 선형선 | AS 와이어/AA 와이어/Al Rod | 1.5 6mm | |
| 최대 지름 | 18mm | ||
| 최대 가로 절단 | 200mm2 | ||
|
특징 |
표준 DL/T 832, IEC60794-4-10, IEEE1138에 따라 | ||
| 최대 당겨력 (RTS) (kN) | 280 | ||
| 최대 분쇄 강도 ((N/100mm) | 2200 | ||
| 최대 단류 용량 (40°C~200°C) ((kA2s) | 100 | ||
| 굽기 반지름 (동적) | 20D | ||
| 굽기 반지름 (정적) | 15D | ||
| 환경 성능 | 설치 (°C) | -30에서 +60 | |
| 운송 및 운용 (°C) | -40에서 +70 | ||
회사 프로필:
2012년에 설립된 산둥 이보 옵트로닉스 테크놀로지 (Ebocom®) 는 아름다운 봄 도시에 위치하고 있습니다.
진안의 26,600m2의 면적을 차지합니다. 그것은 광 케이블 및 통신 장비의 연구 개발, 생산, 판매 및 서비스에 초점을 맞춘 첨단 기술 기업입니다.Ebocom®는 연구에 헌신합니다., 광케이블 제품 개발 및 응용 및 통신
우리의 제품에는 다양한 종류의 광 케이블 (외장/내장 광 케이블, ADSS, OPGW, 광업
케이블, FTTH 드롭 케이블, 패치 코드 및 피게일) 및 광 케이블 관련 커넥터, 액세서리 및
통신 사업자, 데이터 센터, 기업 네트워크 및 기타 통신에서 널리 사용됩니다.
인프라 분야. 제품은 엄격하게 국가 표준을 적용하고 ISO9001, ISO14001, ISO45001, ISO50001, TLC 인증을 받았습니다.그리고 국가 라디오 텔레비전 관리 네트워크 액세스 인증또한 3개의 발명 특허와 27개의 유틸리티 모델 특허를 보유하고 있습니다. Ebocom®는 연구 개발 혁신에 초점을 맞추고 끊임없이 변화하는 요구를 충족시키기 위해 기술 발전을 추구합니다.
우리 고객들의. 회사는 적극적으로 선진 외국 생산 장비와 검사 장비 (광섬유 색칠 장비, 2차 코팅 장비,OPGW 유닛 튜브 생산 장비, 정밀 광섬유 검출기), 고품질 및 제품의 신뢰성을 보장하기 위해 국내외 첨단 프로세스 기술을 흡수합니다.제품 품질을 더욱 보장하기 위해, 회사는 엄격한 관리 시스템을 구축하고 모든 수준에서 생산 과정의 모든 단계를 점검합니다.Ebocom®는 많은 상을 수상했습니다., "고도의 기술 기업", "가젤 기업", "특별 특수 새로운 전문 및 정교한 기업", 산둥성 우수한 경영 혁신 기업","AAA 신용 단위""계약 준수 및 신용 유능 한 단위"등
24 코어 OPGW 광섬유 복합 가공 지선 ACS 연선 구조
제품 설명 의Ebocom 24 코어 OPGW (오프틱 지상 유선) 광섬유 케이블와 함께스트랜드 레이어 구조특별히 설계된고전압 전력 전송 선둘 다 필요한지상화 및 커뮤니케이션단 하나의 케이블에 있는 모든 기능.이 구조는스테인리스 스틸 튜브에 포함된 광섬유, 즉알루미늄 접착제 철과 알루미늄 합금 철과 함께 묶여있는콤팩트하고 고강도 케이블을 형성합니다.설계는우수한 견인력, 전기 전도성, 번개 보호,장거리 설비와 열악한 환경. 주요 특징 24 코어 광섬유:전력망 통신 시스템에서 안정적이고 빠른 데이터 전송을 제공합니다. 스트랜드 레이어 디...
OPGW 72B1-50 오버헤드 지선 케이블 24 48 72 96 탑 220KV 네트워크 통신을 위한 코어
제품 설명: OPGW 또는 광지선 (Optical Ground Wire) 은 지상 전력 전송 라인에서 사용되는 이중 용도의 케이블로, 지상화 및 고속 데이터 통신을 모두 제공합니다.그것은 상공 지상 전선의 기능을 결합, 광섬유로 장거리 데이터를 전송하는 번개로부터 전력 선을 보호합니다. 케이블은 철과 알루미늄 합금 전선으로 된 보호 외부 층으로 구성됩니다.중부 파이프에 장착된 광섬유로. 구조 및 기술 사양: 적용: OPGW 케이블은 어려운 환경 조건에 견딜 수 있도록 설계되었습니다.일반적인 유형은 중앙 튜브 물질을 기반으로 하며, ...
OPGW 광섬유 케이블 SM 24 코어 전원 시스템 고전압 지상 유선 통신 건설
OPGW 광섬유 케이블 SM 24 코어 중부 스테인레스 스틸 튜브 (안쪽에 광섬유가 포함되어 있습니다) 는 알루미늄 접착 스틸 (ACS) 또는 혼합된 ACS 및 알루미늄 합금 케이블의 단일 또는 이중 층으로 둘러싸여 있습니다.알루미니제 스테인리스 스틸 튜브의 설계는 더 나은 결함 전류와 번개 충돌 저항을 달성하기 위해 알루미늄의 가로 절단을 증가그것은 작은 지름과 큰 결함 전류가 필요한 전송 라인에 적합합니다. 광섬유 케이블 OPGW 특징: 1) OPGW 광 케이블의 지름은 작고 타워에 대한 추가 부하는 작고 팽창 강도는 높습니다. ...
OPGW 광지선 광섬유 케이블 12 24 헬로스 코어
제품 설명: OPGW (Optical Ground Wire) 는 공중선에 사용되는 광섬유 케이블의 일종으로 이중 기능을 수행합니다.그것은 전력 라인 (광격으로부터) 과 고속 데이터 통신 섬유 둘 다 보호송신탑 꼭대기에 위치한 OPGW 케이블은 오늘날의 유틸리티 통신 시스템에서 매우 중요합니다. OPGW 케이블은 일반적으로 다음과 같은 구성 요소로 구성됩니다. 중앙 섬유 단위: 스테인레스 스틸 또는 알루미늄 발사 튜브가있는 단일 섬유 시스템으로 구성됩니다. 보호관: 광섬유를 포위하는 철관, 알루미늄 발사관 또는 알루미늄 튜브입니다. ...
