AA 계층 OPGW 48 코어 광섬유 케이블 단면 모드 G652 지상 유선 야외 공기 다이 일렉트릭
48 코어 Opgw 광섬유 케이블
,야외용 공기용 광섬유 OPGW 케이블
OPGW케이블은 주로 새로운 고전압 전송 시스템의 통신 선에 사용되거나 원래의 상부 고전압 전송 시스템의 기존 지상 전선을 대체합니다.그것은 광섬유 통신 라인을 포함하고 번개 타격을 방지하기 위해 좋은 성능을 가지고 있습니다.
OPGW의 주요 캐릭터
- 광케이블의 지름이 작기 때문에 타워에 추가로 부하가 적습니다.
- 알루미늄으로 덮인 철강 파이프의 설계는 합리적이며, 팽창 강도는 높으며, 광섬유의 과도한 길이는 잘 제어됩니다.
- 좋은 안전 성능과 번개 보호
- 다른 갑옷 조합은 다른 성능 요구 사항을 충족시킬 수 있습니다.
OPGW 신청
OPGW 케이블은 주로 500KV, 220KV 및 110KV 라인에서 사용되며, 전력 차단, 보안 및 기타 요소로 제한되며, 대부분 새로운 라인에서 사용됩니다.더 긴 스펜 (일반적으로 250M 이상).
OPGW 사양
| OPGW-113879;176.9) | |||
| 종류 | 단층/복층 | 구조 | 알루미늄 튜브/ 알루미늄 접착 스테인레스 스틸 튜브 |
| 섬유수 | 24 | 소재 | 알루미늄으로 접힌 철선 (ACS) 또는 혼합된 ACS 선 그리고 알루미늄 합금 와이어 |
| 섬유 종류 | 싱글 모드 | 설치 | 110kV 이상의 고압 선 |
| 직경 ((mm) | 12 | 무게 (kg/km) | 500 |
| RTS(KN) | 81 | 단회로 (Ka2s) | 41 |
| 적용 | 공중/지상 (지상) 케이블. | OEM | 네 |
OPGW 광섬유 케이블 SM 24 코어 전원 시스템 고전압 지상 유선 통신 건설

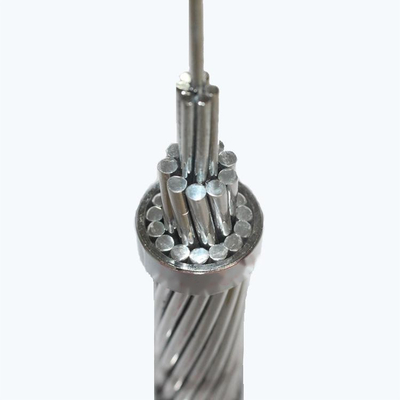

OPGW 광섬유 케이블 SM 24 코어 중부 스테인레스 스틸 튜브 (안쪽에 광섬유가 포함되어 있습니다) 는 알루미늄 접착 스틸 (ACS) 또는 혼합된 ACS 및 알루미늄 합금 케이블의 단일 또는 이중 층으로 둘러싸여 있습니다.알루미니제 스테인리스 스틸 튜브의 설계는 더 나은 결함 전류와 번개 충돌 저항을 달성하기 위해 알루미늄의 가로 절단을 증가그것은 작은 지름과 큰 결함 전류가 필요한 전송 라인에 적합합니다. 광섬유 케이블 OPGW 특징: 1) OPGW 광 케이블의 지름은 작고 타워에 대한 추가 부하는 작고 팽창 강도는 높습니다. ...
24 코어 OPGW 광섬유 복합 가공 지선 ACS 연선 구조

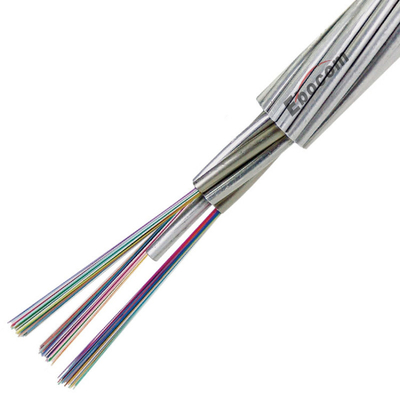

제품 설명 의Ebocom 24 코어 OPGW (오프틱 지상 유선) 광섬유 케이블와 함께스트랜드 레이어 구조특별히 설계된고전압 전력 전송 선둘 다 필요한지상화 및 커뮤니케이션단 하나의 케이블에 있는 모든 기능.이 구조는스테인리스 스틸 튜브에 포함된 광섬유, 즉알루미늄 접착제 철과 알루미늄 합금 철과 함께 묶여있는콤팩트하고 고강도 케이블을 형성합니다.설계는우수한 견인력, 전기 전도성, 번개 보호,장거리 설비와 열악한 환경. 주요 특징 24 코어 광섬유:전력망 통신 시스템에서 안정적이고 빠른 데이터 전송을 제공합니다. 스트랜드 레이어 디...
OPGW 72B1-50 오버헤드 지선 케이블 24 48 72 96 탑 220KV 네트워크 통신을 위한 코어

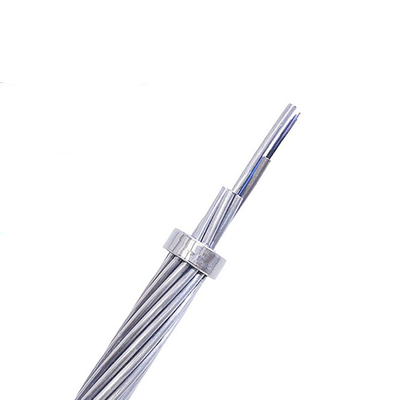

제품 설명: OPGW 또는 광지선 (Optical Ground Wire) 은 지상 전력 전송 라인에서 사용되는 이중 용도의 케이블로, 지상화 및 고속 데이터 통신을 모두 제공합니다.그것은 상공 지상 전선의 기능을 결합, 광섬유로 장거리 데이터를 전송하는 번개로부터 전력 선을 보호합니다. 케이블은 철과 알루미늄 합금 전선으로 된 보호 외부 층으로 구성됩니다.중부 파이프에 장착된 광섬유로. 구조 및 기술 사양: 적용: OPGW 케이블은 어려운 환경 조건에 견딜 수 있도록 설계되었습니다.일반적인 유형은 중앙 튜브 물질을 기반으로 하며, ...
OPGW 광지선 광섬유 케이블 12 24 헬로스 코어
제품 설명: OPGW (Optical Ground Wire) 는 공중선에 사용되는 광섬유 케이블의 일종으로 이중 기능을 수행합니다.그것은 전력 라인 (광격으로부터) 과 고속 데이터 통신 섬유 둘 다 보호송신탑 꼭대기에 위치한 OPGW 케이블은 오늘날의 유틸리티 통신 시스템에서 매우 중요합니다. OPGW 케이블은 일반적으로 다음과 같은 구성 요소로 구성됩니다. 중앙 섬유 단위: 스테인레스 스틸 또는 알루미늄 발사 튜브가있는 단일 섬유 시스템으로 구성됩니다. 보호관: 광섬유를 포위하는 철관, 알루미늄 발사관 또는 알루미늄 튜브입니다. ...
