스트랜드 12 24 48 코어 OPGW 상공 지상 유선 광섬유 케이블
48 코어 Opgw 광섬유 케이블
OPGW- 광섬유 복합 지선 가이드는 지선과 통신의 이중 기능을 가진 새로운 설치 전력 선에 적합합니다.특히 정상전압 및 초고전압 전력선에 설치하기 위해. OPGW는 섬유 통신 기능을 증가시키는 오래된 전력 라인의 전통적인 지상 전선을 대체 할 수 있습니다. 그들은 단회로 전류를 수행하고 번개 저항을 제공합니다.
OPGW 케이블 특징
- 섬유 스캔 최대 144;
- 좋은 부식 저항성
- 케이블 지름과 무게는 다른 지상 전선과 비슷합니다. 타워에 더 적은 부하, 높은 견고성.
- 우수한 스테인레스 스틸 파이프 스트랜딩 기술은 섬유가 좋은 2차 부피 길이를 가지고 파이프에서 섬유의 자유로운 움직임을 허용합니다.케이블이 길쭉한 스트레스에 노출되는 동안 섬유를 스트레스가 없도록 유지합니다..

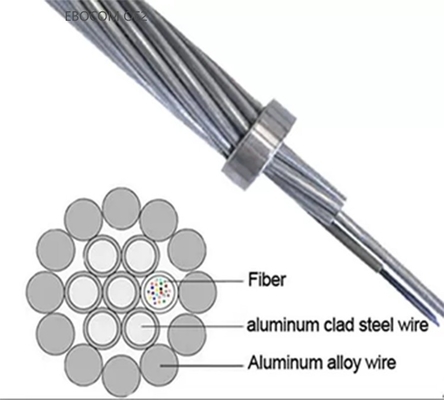

OPGW 케이블 제품 구조:

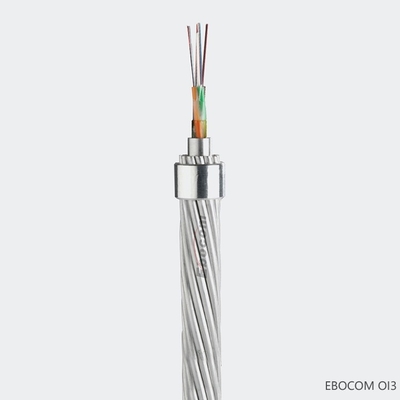

1- 광섬유는 허르메틱하게 밀폐 된 알-클래드 철강 튜브 장치에 느슨하게 위치합니다.
2- 단일 또는 다층 Al-포장 철선 줄이 중앙 Al-포장 스테인리스 튜브 주위에 함께 줄이
OPGW 케이블 주요 사양:
| 항목 | 단위 | 기술 매개 변수 |
| 섬유 종류 | / | G.652 |
| 섬유 약화 | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| 선형 확장 계수 | ×10~6°C | 13.9 |
| DC 저항 (20 oC) | Ω/km | 0.52 |
| 짧은 전류 (1초, 40oC~200oC) | kA | 6.5 |
| 단류 용량 1초, 50°C~200°C) |
kA2.S | 126.8 |
| 최대 허용 온도 | oC | 200 |
| 허용되는 최대 전압 (40%RTS) | kN | 43.92 |
| 일상 스트레스 (25%RTS) | kN | 21.96 |
| 허용되는 최소 굽기 반지름 | 작동:mm | 228 |
| 설치:mm | 300 | |
| 저장 및 설치 온도 | 저장 oC | -40 ~ +80 |
| 설치 oC | -10 ~ +50 |
회사 프로필:
2012년에 설립된 산둥 이보 옵트로닉스 테크놀로지 (Ebocom®) 는 아름다운 봄 도시에 위치하고 있습니다.
진안의 26,600m2의 면적을 차지합니다. 그것은 광 케이블 및 통신 장비의 연구 개발, 생산, 판매 및 서비스에 초점을 맞춘 첨단 기술 기업입니다.Ebocom®는 연구에 헌신합니다., 광케이블 제품 개발 및 응용 및 통신
우리의 제품에는 다양한 종류의 광 케이블 (외장/내장 광 케이블, ADSS, OPGW, 광업
케이블, FTTH 드롭 케이블, 패치 코드 및 피게일) 및 광 케이블 관련 커넥터, 액세서리 및
통신 사업자, 데이터 센터, 기업 네트워크 및 기타 통신에서 널리 사용됩니다.
인프라 분야. 제품은 엄격하게 국가 표준을 적용하고 ISO9001, ISO14001, ISO45001, ISO50001, TLC 인증을 받았습니다.그리고 국가 라디오 텔레비전 관리 네트워크 액세스 인증또한 3개의 발명 특허와 27개의 유틸리티 모델 특허를 보유하고 있습니다. Ebocom®는 연구 개발 혁신에 초점을 맞추고 끊임없이 변화하는 요구를 충족시키기 위해 기술 발전을 추구합니다.
우리 고객들의. 회사는 적극적으로 선진 외국 생산 장비와 검사 장비 (광섬유 색칠 장비, 2차 코팅 장비,OPGW 유닛 튜브 생산 장비, 정밀 광섬유 검출기), 고품질 및 제품의 신뢰성을 보장하기 위해 국내외 첨단 프로세스 기술을 흡수합니다.제품 품질을 더욱 보장하기 위해, 회사는 엄격한 관리 시스템을 구축하고 모든 수준에서 생산 과정의 모든 단계를 점검합니다.Ebocom®는 많은 상을 수상했습니다., "고도의 기술 기업", "가젤 기업", "특별 특수 새로운 전문 및 정교한 기업", 산둥성 우수한 경영 혁신 기업","AAA 신용 단위""계약 준수 및 신용 유능 한 단위"등
