우수한 튼튼성 ADSS 광섬유 케이블 12-144 코어 단일 더블 재킷 네트워크 통신
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 섬유 종류 | G652D/G657A1 A2 | 섬유 번수 | 2-288 핵심 |
|---|---|---|---|
| 강도 부재 | FRP | 재킷 | PE |
| 재킷 색 | 검은색 | 브랜드 | OEM |
| 강조하다 | 네트워크 통신 ADSS 광섬유 케이블,우수한 튼튼한 ADSS 광섬유 케이블 |
||
제품 설명
설명
이 "All Dielectric Self-Supporting (ADSS) " 케이블은 짧은, 중장거리 및 장거리 공기 중 자부지용 용도로 설계되었습니다.ADSS 케이블은 케이블 TV 사업자에게 빠르고 경제적인 배포 방법을 제공합니다., 전화 회사 및 전력 회사. 그것은 강, 산 등과 같은 중간에 짧은 범위 조건과 복잡한 지형에서 전력 전송 시스템에 적합합니다. 설명

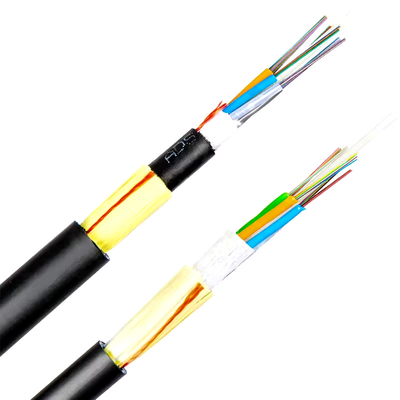

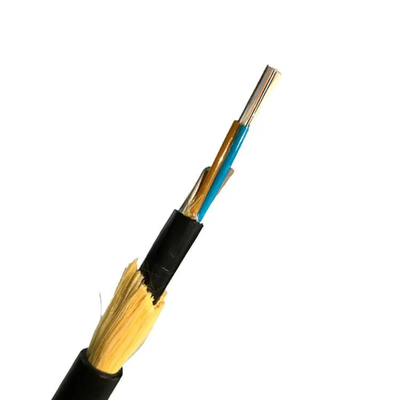

케이블은 5~36개의 뭉치로 구성되어 있으며, 중앙 강화기 주위에 최대 3층까지 뭉쳐 있고 PE 외면 껍질로 고정되어 있습니다. 각 튜브에는 6~12개의 섬유가 있습니다.모든 코어 섬유는 방수 접착제로 채워집니다.필러는 케이블의 모양을 유지하기 위해 사용할 수 있습니다.
물로 붓는 테이프는 케이블 코어 주위를 나선 모양으로 싸고 있다. 아라미드 와이어는 나선 모양으로 배열되어 케이블의 둘레를 강화한다.외면 은 아라미드 와이어 로 된 층 을 단단 히 감싸고 있다케이블 껍질에는 선택적 인 내부 폴리에틸렌 껍질과 외부 폴리에틸렌 또는 AT (안티 슬리드) 껍질이 포함되어 있습니다. 케이블 표면에 유도 된 전압이 12KV를 초과하면,AT 외면 껍질 물질이 사용됩니다.. AT 외부 껍질과 함께 작업 지점에서의 최대 전기장 강도는 35KV에 도달 할 수 있습니다. 장거리 애플리케이션을 위해 이중 계층 껍질 디자인을 고려 할 수 있습니다.선택적 당기는 와이어는 쉽게 제거하기 위해 껍질 층 아래에 배치 될 수 있습니다.
물리적 매개 변수
| 스펜 (Span)) | 얼음+바람:0mm+35m/sec | 얼음+바람:12mm+30m/sec | ||||||
|---|---|---|---|---|---|---|---|---|
| 케이블 과다량 (mm/in) | 케이블 무게 (kg/km) / ((lb/kft) | 최대.근무 긴장 (N/lb) | 최대.Sag ((%) | 케이블 과다량 (mm/in) | 케이블 무게 (kg/km) / ((lb/kft) | 최대.근무 긴장 (N/lb) | 최대.Sag ((%) | |
| 100 | 130.9/5.472 | 152/10201 | 7578/1704 | 2 | 130.8543 | 1500.0/10067 | 6621/1489 | 2 |
| 200 | 140.3/0.562 | 161/108.05 | 10430/2346 | 3 | 140.1/0.555 | 1570.0/10537 | 9000/2024 | 3 |
| 400 | 15.9/0625 | 199/13356 | 23221/5223 | 3 | 150.4/0.606 | 1870.0/12550 | 19225/4331 | 3 |
| 500 | 160.7657 | 220/14765 | 30590/6881 | 3 | 160.1/0.633 | 204.0/13691 | 24885/5598 | 3 |
| 600 | 160.3/0.641 | 209/140.27 | 26952/6063 | 4 | 150.7618 | 196.0/13154 | 22154/4983 | 4 |
| 800 | 160.5/0.649 | 216/14497 | 29452/6625 | 5 | 15.9/0625 | 201.0/13490 | 24042/5408 | 6 |
| 1000 | 160.7657 | 221/148.32 | 31271/7034 | 6 | 160.1/0.633 | 204.0/13691 | 24407/5490 | 6 |
* 위의 표는 사용 가능한 모든 유형을 다루지 않습니다. 다른 ADSS 케이블은 다른 스펜 및 슬그 환경에 따라 고객의 요청에 따라 제조 될 수 있습니다.
| 최소 굽기 반지름: | 최대 압축 부하: | 4000N | |
| 설치 중: | 20×OD | 반복적인 영향: | 4.4 N.m (J) |
| 작동 중 | 10×OD 무장 케이블 | 회전 (Torsion): | 180 × 10 × 125 ×OD |
| 장갑 케이블에 20×OD | 회전형 플렉싱: | 100회 | |
| 온도 범위: | |||
| 작동 온도 범위: | -40°C ((-40°F) ~ +70°C ((+158°F) | 분쇄 저항: | 263N/cm (1250lb/in) |
| 저장 온도 범위: | -50°C ((-58°F) ~ +70°C ((+158°F) |
