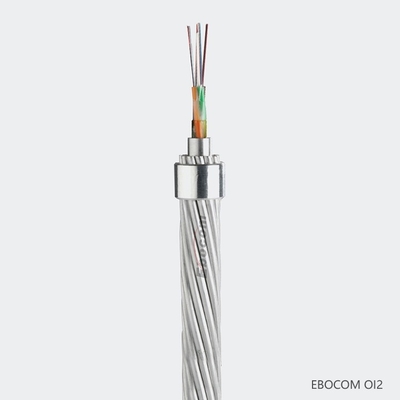

OPGW-48B1-100 118.8;66.2 지상 전선 케이블 48 72 288 토워 코미니 인프라

제품 설명:

광지선(또한OPGW또는 IEEE 표준에서광섬유 복합오버헤드 지선) 는 케이블의 일종으로상공 전력선이러한 케이블은지상화그리고통신. OPGW 케이블은 하나 이상의 튜브 구조를 포함광섬유그 안에 있는 것은 천연의 층들이며강철그리고알루미늄 유선. OPGW 케이블은 고전압의 꼭대기 사이에 실행됩니다전기 기둥.전도성케이블의 일부는 인접 타워를 연결하는 역할을 합니다.토양, 그리고 보호고전압수송기번개스트라이크: 케이블 내의 광섬유는 전송 라인을 보호하고 제어하는 전기 유틸리티의 자체 목적으로 고속 데이터 전송에 사용될 수 있습니다.공사의 자신의 목소리와데이터 통신, 또는 도시들 사이의 고속 광섬유 상호 연결으로 사용될 수 있도록 세자에게 임대하거나 판매될 수 있습니다.

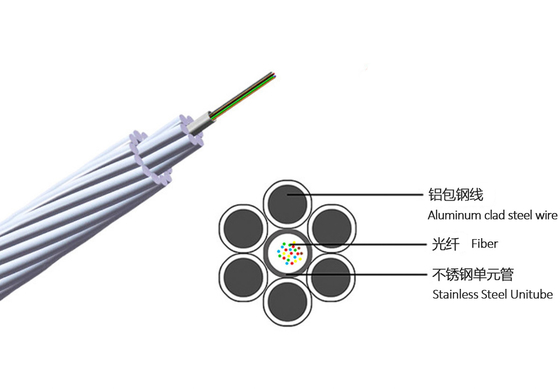

여러 가지 형태의 OPGW가 만들어집니다. 한 종류에서는 8 ~ 48개의 유리 광섬유가 플라스틱 튜브에 배치됩니다. 튜브는 스테인리스 스틸, 알루미늄,또는 알루미늄으로 코팅된 철강 파이프, 유리 섬유에 대한 스트레스를 방지하기 위해 섬유의 약간의 느슨한 길이로 허용됩니다.펌퍼 튜브는 섬유 유닛을 물으로부터 보호하고 철강 튜브를 부식으로부터 보호하기 위해 지방으로 채워집니다: 케이블의 간격은 지방으로 가득 차 있습니다. 파이프는 ACSR 케이블과 비슷하게 알루미늄, 알루미늄 합금 또는 강철 가닥으로 케이블에 묶여 있습니다. 강철 가닥은 강도를 제공합니다.,그리고 알루미늄 가닥은 전기 전도성을 제공합니다. 매우 큰 섬유 수를 위해, 한 케이블에 최대 144개의 섬유가 있습니다. 여러 개의 튜브가 사용됩니다.

다른 종류의 알루미늄 막대에는 외부 주위를 둘러싸고 여러 개의 나선 구도가 있으며, 그 안에는 펌퍼 튜브에 있는 섬유가 배치됩니다. 섬유 단위는 플라스틱 또는 철강 테이프로 덮여 있습니다.그리고 전체 알루미늄과 강철 가닥으로 둘러싸여.

개별 섬유는 "완전한 버퍼"관으로 존재할 수 있으며, 파이프의 내부 지름이 섬유 외부 지름보다 크다.또는 플라스틱 버퍼가 유리에 직접 부착되어 있는 경우 '밀하게 버퍼'가 될 수 있습니다.OPGW용 섬유는단일 모드 유형입니다.

주요 특징:

1높은품질 표준 설계, 시험 및 생산, A급 재료를 사용하여 장기적인 신뢰성을 보장합니다.

2. 간편한 유지 보수, 쉬운 라인 팽창, 그것의 기계적 특성은 큰 라인 팽창을 충족 할 수 있습니다. OPGW의 외부 층은 금속 장갑으로 되어 있으며, 이는 고전압 부식과 퇴화에 영향을 미치지 않습니다.
3OPGW의 건설은 전력 중단이 있어야 하고, 더 큰 손실을 초래해야 합니다. 따라서 110kV 이상의 고전압 선의 건설은 OPGW를 사용해야 합니다.
4OPGW 케이블은 주로 500KV, 220KV 및 110KV 35KV 라인에 사용됩니다. 전력 고장, 안전 및 기타 요인에 의해 제한되며 대부분 새로운 라인에 사용됩니다.
5밀폐 된 스테인레스 스틸 튜브는 광섬유에 대한 우수한 습도와 극심한 환경 보호를 제공합니다.

구조 및 기술 사양:
