OPGW 48 코어 G652D 90mm2 가로 절개 광섬유 케이블 스탠레스 스틸 튜브 두 배
그만큼OPGW 48 코어 G652D 광섬유 케이블와90mm² 단면적현대 전력망 및 스마트 인프라 업그레이드를 위해 설계된 프리미엄 고용량 이중 기능 유틸리티 케이블입니다. 디자인이중 스테인리스 스틸 튜브를 통합한 연선층 구조, 이 견고한 광학 접지선은 48개의 단일 모드 G.652.D 광섬유 코어를 안전하게 캡슐화하여 두 개의 독립 강철 튜브로 분리하여 뛰어난 중복 데이터 보안과 강화된 충격 방지 기능을 제공합니다.
중앙 섬유 장치 주위에 프리미엄 알루미늄 피복 강철(ACS) 와이어로 보호된 90mm² OPGW 구조 프레임워크는 강렬한 단락 전류와 심각한 낙뢰를 견딜 수 있도록 최적화되었습니다. 이는 고전압 송전탑과 고속 통신 백본을 위한 안정적인 기존 접지선 역할을 동시에 수행하여 대규모 오버헤드 범위에 걸쳐 낮은 감쇠 성능을 제공합니다.
- 고전압 전송선:110kV, 220kV, 500kV 전력망 최상단에 설치되어 안정적인 접지 및 낙뢰 보호선으로 사용됩니다.
- 스마트 그리드 통신 백본:지역 변전소 간 실시간 모니터링, 원격 보호 및 고대역폭 데이터 라우팅을 제공합니다.
- 극한 기후 전력 통로:강한 풍하중, 얼음 축적 및 높은 기계적 응력을 받기 쉬운 장거리 강 횡단 및 산악 전력망에 이상적입니다.
- 시스템 업그레이드 및 개조:기존 송전선의 오래된 기존 접지선을 교체하여 구조적 타워 부하를 늘리지 않고도 광섬유 통신 기능을 즉시 추가합니다.
| 케이블 특징 | 기술 사양 세부정보 |
|---|---|
| 케이블 모델 | OPGW(광접지선) |
| 섬유 수 | 48개 코어 |
| 섬유 종류 | 싱글모드 G.652.D(낮은 감쇠) |
| 총 단면적 | 90mm² |
| 화이버 유닛 구조 | 이중 스테인레스 스틸 튜브(연선 레이어 디자인) |
| 방어구 재료 | 알루미늄 피복 강철(ACS) 전선 |
| 공칭 외경 | 대략. 13.5mm - 14.8mm(와이어 구성에 따라 다름) |
| 단락 전류 용량 | 90mm² 엔지니어링 표준에 최적화됨 |
| 최대 허용 인장 강도(MATS) | 섬유 변형이 전혀 없는 대규모 스팬 처짐을 위해 설계됨 |
| 탄성 계수 | 심한 결빙/바람 하중 하에서도 높은 인장 안정성 |
| 작동 온도 | -40°C ~ +80°C |
- 이중 스테인레스 스틸 튜브 보안:48개의 코어를 두 개의 별도 레이저 용접 스테인리스 스틸 튜브로 나누면 이중 채널 물리적 보호, 습기 저항 및 더 쉬운 중간 범위 광섬유 접합 관리가 제공됩니다.
- 프리미엄 G.652.D 파이버 코어:표준화된 단일 모드 광섬유는 장거리 그리드 통신을 위해 1310nm 및 1550nm 파장에서 매우 낮은 감쇠를 보장합니다.
- 견고한 90mm² 단면적:표준 타워 부하 용량에 맞게 케이블 프로필을 가볍게 유지하면서 우수한 고장 전류 전달 기능을 제공하는 세심하게 계산된 단면 균형입니다.
- 탁월한 낙뢰 및 부식 방지:강철 와이어의 두꺼운 알루미늄 클래딩은 낙뢰 및 고전압 단락으로 인한 강렬한 열 스파이크로부터 내부 광섬유를 보호합니다.
와 함께13년의 전문 생산 경험,Shandong Yibo Optronics Technology Co., Ltd.IEEE 1138 및 IEC 60794 국제 표준을 완벽하게 준수하는 유틸리티 등급 OPGW 케이블을 제조합니다.
- 고정밀 레이저 용접:당사의 첨단 생산 라인은 이중 스테인리스 스틸 튜브의 완벽하고 연속적인 솔기를 보장하여 수소 노화에 대한 100% 밀폐 보호를 보장합니다.

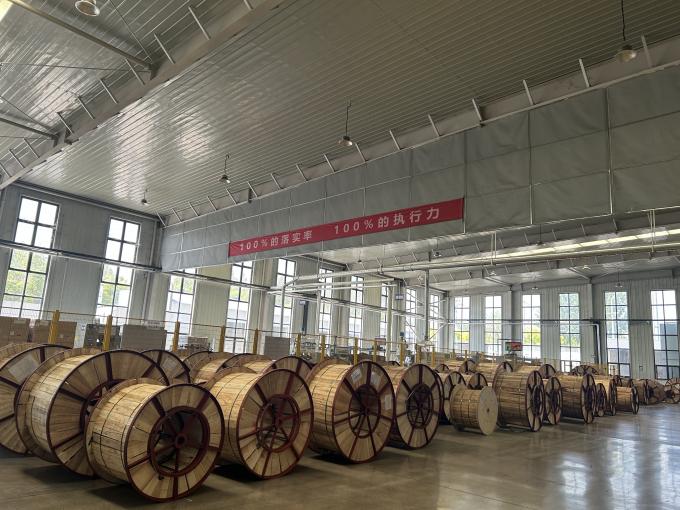

- 엄격한 품질 보증:모든 생산 작업은 견고한 수출용 릴에 감겨지기 전에 단락 전류 시뮬레이션, 인장 인장 응력 및 열 순환 테스트를 포함하여 독립 테스트 센터 내에서 포괄적인 검증을 거칩니다.
